复合除尘器

系统简介

        该系统的除尘设备一般安装在生产车间的零米层、检修平台或皮带机的导料槽上，与厂房内预先布置好的吸尘管网相连接，靠主风机所产生的强大吸力，将散落于运转层、煤仓间、驱动间等处地面的灰尘及小颗粒煤块通过吸尘管路吸至除尘器内，粉尘由卸灰阀装置排放到皮带机上，随煤带走，无需进行二次处理，尘气经除尘器处理后排到室外。在操作人员的清扫工作过程中不会产生灰尘的二次飞扬，即改善了工作环境，又减轻工人劳动强度，还能避免工作人员患上矽肺病。

适用范围

        本公司自行研制的地面清扫系统主要应用于火力发电厂、矿山、冶金、化工、建材等行业的锅炉车间、煤仓间、皮带机廊道及驱动间等处落煤粉尘的回收。

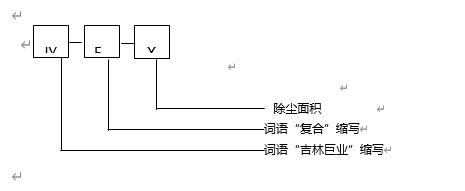

设备型号说明

系统特点

◆主风机采用我公司自行研制的D系列高负压离心式引风机，后弯式叶片，流动损失小，效率高；整体式底座，安装方便、可靠，噪音低，减震性能好；迷宫式密封，耐磨性好，使用寿命长。

◆除尘系统由一级分离系统除尘器（高效旋风除尘器）和二级净化除尘器（脉冲喷吹袋式除尘器）组成，该系统操作简单，维护量小，效率高，效果明显。

◆北方地区冬季气候寒冷，除尘器易产生挂蜡、结露、结冻现象，为此脉冲喷吹袋式除尘器的内壁采用特殊材料敷衬，低温性能好、耐磨、摩擦系数小、不易挂壁。

◆除尘设备采用PLC控制，使脉冲清灰、风量调节控制、风机运行、供气系统等实现了自动化，并且设有就地起动和集中起动两种控制方式。

◆对于脉冲喷吹袋式除尘器，为防止卸灰阀堵塞，在底斗加装机械式自动刮扫装置，解决了除尘器冬季运行结露、挂蜡问题。

◆对除尘器脉冲阀、提升阀及其管路运行保温加热，有效地提高了设备运行的可靠性，保证了脉冲喷吹供气的质量。

◆吸尘管采用快速接头联接，简单方便，使用灵活，并设有各种型号的吸头，保证吸尘无死角。

◆清扫过程中不会产生粉尘飞扬，避免了粉尘的二次污染。

系统结构

该地面清扫系统主要由：

▲除尘器

▲风机及其冷却系统

▲电气控制系统

▲压缩空气系统

▲风管路及吸尘管

▲电动锁气器（卸灰阀）

▲过滤联箱

▲吸尘工具

▲设备走梯护栏

▲除尘器检修平台等设备附件组成

系统工作原理

        该地面清扫系统在需要清扫的地面上按一定的高度安装吸尘管道，吸尘管路末端安装除尘器和高压离心引风机，起动电动机带动主风机，在系统管路中产生高真空负压和很强的吸力，将带有吸头的软管通过快速接头与系统连接，用人工操纵吸头，实现对地面各处吸尘的目的。利用负压气力输送的原理，将粉尘通过管路，吸入一级旋风除尘器。含尘气体经以及除尘器，在离心力作用下除掉大部分粗粉尘颗粒，除掉的粗粉尘颗粒落入灰斗，剩余的粉尘随含尘气流进入滤袋过滤室，经滤袋过滤后，洁净气体由布袋上进入上箱体净气室，此时提升阀处于开启状态洁净空气经提升阀口后，通过出风口管路，再由引风机出风口排出。

经过一、二级除尘器的过滤和清灰工作，被截留下来的粉尘落入灰斗中，在经电动卸灰阀排放到皮带机上或粉仓中运走。
