袋式除尘器

2022-08-05 48

设备简介

JYMC系列袋式除尘器是我公司在吸收了国内外先进技术的基础上自主研发一款新型除尘设备。该设备通过运行参数的优化组合，并采用先进的清灰技术，具有对含尘净化效果好、运行方便、维修量小等优点。

适用范围

本设备采用新型耐用的滤料，广泛应用于冶金、铸造、矿山采掘、化工、制药、水泥建材、电力等行业生产过程中粉尘治理以及工业燃煤、燃油锅炉、民用锅炉的烟气净化系统中。

设备型号说明

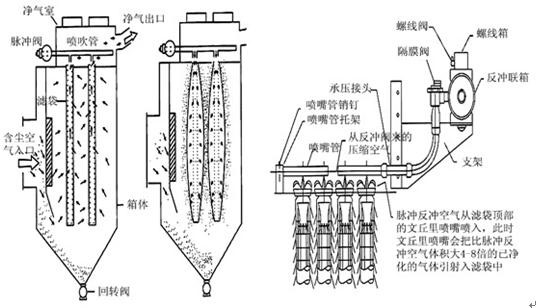

设备原理

正常工作时，含尘气体通过进风口进入滤室。当含尘气体经过滤袋时，气体中的粉尘被截留在滤袋的表面，清洁气体通过滤袋后排出。随着运行时间的增加，滤袋表面附着的灰尘增多，设备阻力增大。当阻力达到设定值的时候，需要进行清灰，本设备采用脉冲喷吹方式清灰，压缩机将空气压缩在气包内，通过脉冲气阀将其释放对滤袋进行喷吹，在高压气流的作用下，滤袋表面的灰尘脱落至灰斗中，再通过底部运输送装置排出。

设备结构

▲设备主要由设备本体、滤袋及骨架、脉冲喷吹系统组成。

▲设备本体包括箱体、花板、隔板、盖板、检修门、爬梯、护栏等。

▲脉冲喷吹系统包括喷吹管、脉冲阀、气包、空压机等。

设备的特点

▲除尘效率高，可达99.99%。

▲能耗低，运行稳定可靠。

▲采用PLC编程控制器，控制简单，灵活。

▲可处理温度≤300℃度的粉尘。

▲结构简单，设备故障低，运行费用低。

设备性能参数

型号参数	JYMC-24	JYMC-48	JYMC-72	JYMC-96	JYMC-120	JYMC-168
处理风量 (m³/h)	1400～2160	2800～4320	4320～6480	5760～8640	7200～10800	10800～15120
过滤风速（m/min）	1～1.5
过滤面积（m³）	24	48	72	96	120	168
滤袋尺寸（D×L）	130×2450mm
滤袋条数（条）	24	48	72	96	120	168
工作温度( ℃ )	≤300
设备阻力（pa）	<1200
入口浓度（g/Nm²)	<1000
出口浓度（g/Nm²)	<50
供气压力MPa	0.4～0.7

型号参数	JYMC-240	JYMC-360	JYMC-480	JYMC-720	JYMC-960	JYMC-1440
处理风量 (m³/h)	14400～21600	21600～32400	28800～43200	43200～64800	57600～86400	86400～129600
过滤风速（m/min）	1～1.5
过滤面积（㎡）	240	360	480	720	960	1440
滤袋尺寸（D×L）	130×2450mm
滤袋条数（条）	240	360	480	720	960	1440
工作温度( ℃ )	≤300
设备阻力（pa）	<1200
入口浓度（g/Nm²)	<1000
出口浓度（g/Nm²)	<50
供气压力MPa	0.4～0.7

型号参数	JYMC-2160	JYMC-3240	JYMC-4860	JYMC-7290	JYMC-10935
处理风量( m³/h )	129600～194400	194400～291600	291600～437400	437400～656100	656100～984150
过滤风速（m/min）	1～1.5
过滤面积（㎡）	2160	3240	4860	7290	10935
滤袋尺寸（D×L）	160×6000mm
滤袋条数（条）	720	1080	1620	2430	3645
工作温度( ℃ )	≤300
设备阻力（pa）	<1200
入口浓度（g/Nm²)	<1000
出口浓度（g/Nm²)	<50
供气压力MPa	0.4～0.7

注：1.未列出所有型号，如上表中没有您需要的型号，可致电我公司技术工程部。

2.设备外形尺寸可根据场地要求进行调整。

客户须知

1、订货时，客户应说明处理风量、气体温度、粉尘性质等参数，便于我们更好的选择设备型号及滤料种类。

2、同型号的设备会因滤料种类不同而价格不同。

3、我公司除提供设备外，也可承揽相应的工程。

4、可根据客户需要，灵活设计、制做特殊规格的设备。

5、本公司遵循不断完善产品性能的原则，对产品规格、性能会有所改进，需要时请及时和我们联系。若技术参数与样本不符以随机技术文件为准。
